Venttiilit
P40-venttiilikaran ja jousipään vaihto
Kuvauksen avulla vaihdat P40-käsiventtiilin karan tai jousipään asentolukolliseen malliin.
Valmistelu
- Laske työkone turvallisesti alas, sammuta voimayksikkö ja liikuta kaikkia hallintavipuja paineen poistamiseksi.
- Puhdista venttiilin ulkopinta ennen avaamista ja suojaa avoimet kanavat lialta.
- Varaa 6 mm kuusiokoloavain, suuri ruuvitaltta tai iskutaltta, pehmeät leukasuojat sekä puhdasta hydrauliöljyä.

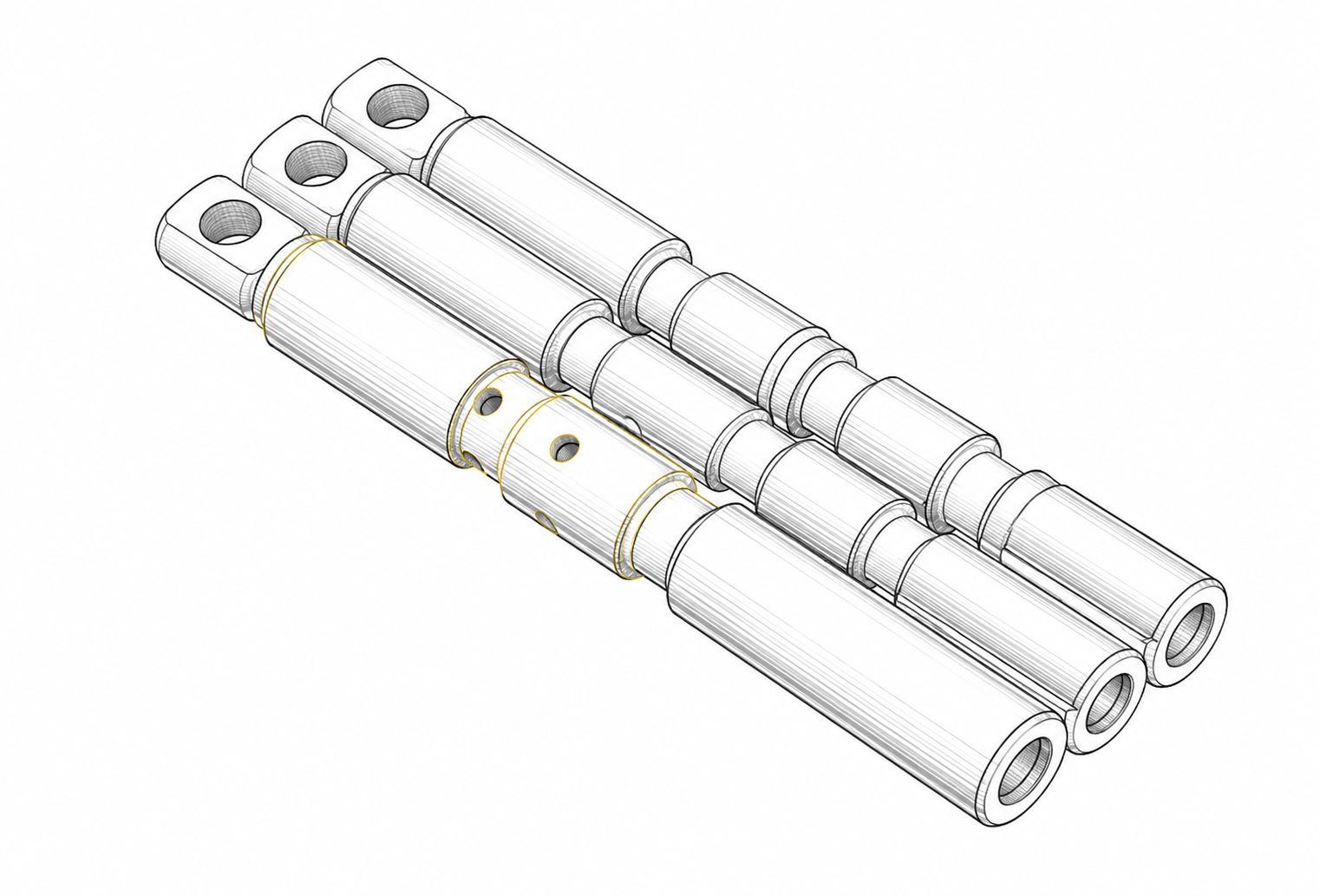

Karan irrotus
- Avaa 6 mm kuusiokoloavaimella alumiininen jousikuppi ja käyttövivun puoleinen vipukuppi.
- Vedä kara käsin suoraan ulos porauksesta. Älä väännä sitä sivusuunnassa.
- Kerää vivun puolelta irtoava O-rengas ja sen tukilevy talteen oikeassa järjestyksessä.
- Jos jousipään kiinnitysruuvi on tiukassa, kiinnitä kara viilapenkkiin ainoastaan vipupäästä pehmeillä leuoilla. Älä koskaan purista hiottua pintaa.
- Avaa tiheäkierteinen jousen kiinnitysruuvi suurella ruuvitaltalla tai iskutaltalla.

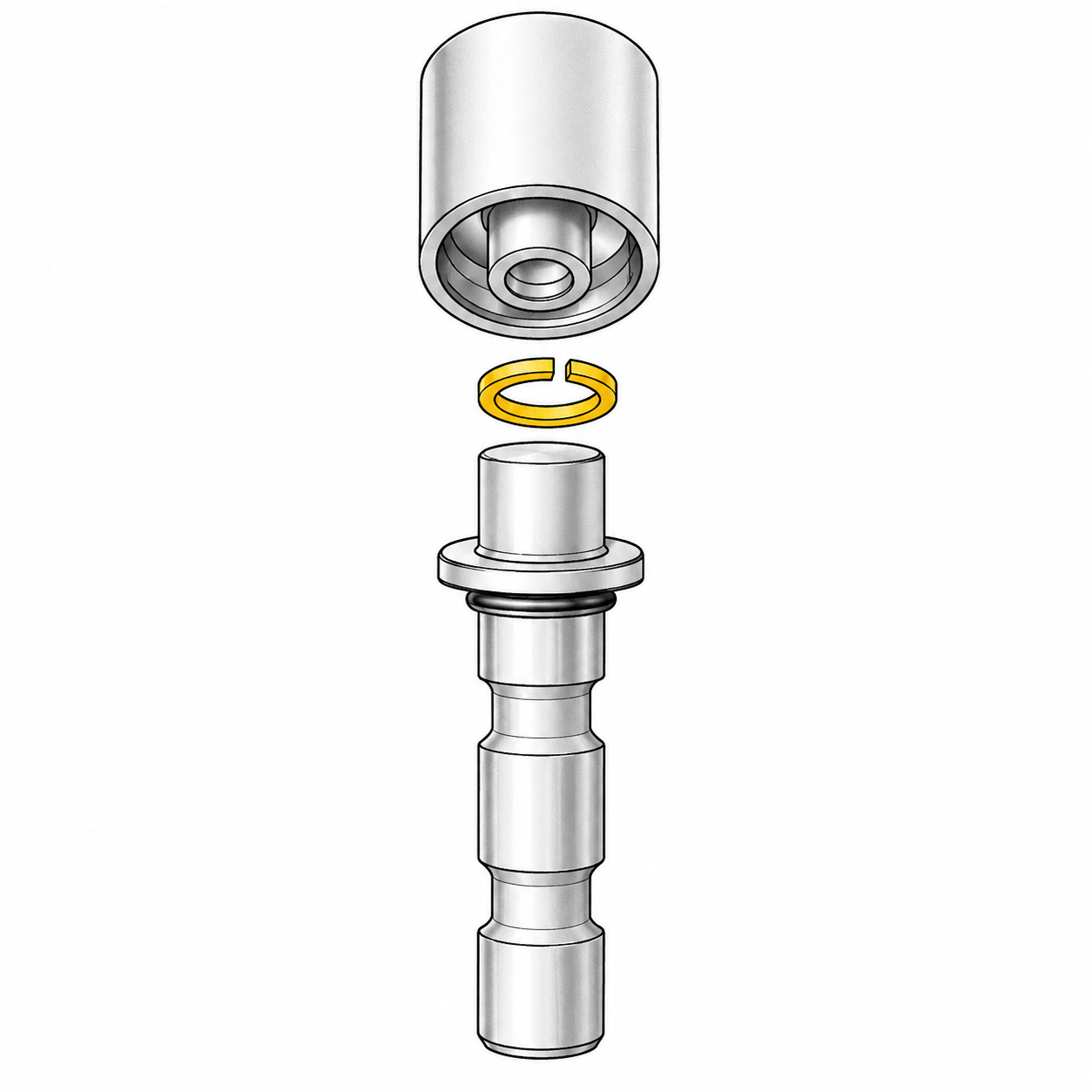

Asennoittimen ja karan kokoaminen
- Aseta asennoittimen mukana toimitettu pieni korotusrengas lukkopään ja tiivisteen tukilevyn väliin.
- Öljyä karan hiottu pinta, O-renkaat ja poraus runsaasti puhtaalla hydrauliöljyllä.
- Uita kara suorassa varovasti takaisin poraukseen tiivistehuulia vahingoittamatta.
- Asenna toiseen päähän O-rengas ja tukilevy, sitten molemmat kupit ja käyttövipu.
- Liikuta vipua käsin: karan on palattava tai lukkiuduttava valitun jousipään mukaisesti ilman takertelua.
- Käynnistä järjestelmä pienellä paineella, tarkista ulkoiset vuodot ja varmista oikea virtaussuunta ennen kuormitusta.
