Sarjanipan käyttö venttiilissä
Sarjanipalla johdetaan venttiilin painevirtaus seuraavalle venttiilille ilman, että paluulinja kuormittuu väärin.
Milloin sarjanippaa tarvitaan
Sarjanippaa käytetään avokeskisessä järjestelmässä, kun kaksi suuntaventtiiliä kytketään peräkkäin samaan pumppulinjaan. Suljetussa järjestelmässä tätä kytkentää ei käytetä.
Peruskytkentä

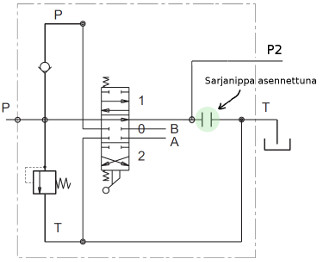

- Tunnista ensimmäisestä venttiilistä P (pumpulta tuleva paine), T (säiliöpaluu) ja sarjaportti. Sarjaportin valumerkintä voi olla P2, N, HPC tai PCO.
- Asenna juuri kyseiselle venttiilimallille tarkoitettu sarjanippa valmistajan osoittamaan poraukseen.
- Johda P2/N/HPC/PCO-portilta paineletku seuraavan venttiilin P-porttiin.
- Johda ensimmäisen venttiilin T-portti omalla, vapaalla paluulinjalla säiliöön. Johda myös seuraavan venttiilin T-portti säiliöön.
- Viimeinen venttiili ei tarvitse sarjanippaa. Tarkista letkujen paineenkesto, paluulinjan mitoitus ja liitosten tiiviys ennen kuormitusta.
Miksi tavallinen T-haara ei riitä
T-haara jakaa painevirtauksen hallitsemattomasti. Sarjanippa erottaa jatkavan painevirtauksen venttiilin paluuvirtauksesta.
