Sähköohjaus
Hydrauliikan ohjainkapulan kytkentä
Ohjainkapulalla voidaan käyttää 12 tai 24 voltin hydraulikoneikon kontaktoria ja laskuventtiiliä.
Tunnista järjestelmä
- Varmista järjestelmän jännite: 12 V tai 24 V.
- Tunnista nostopainike, laskupainike, moottorin kontaktori ja laskuventtiilin kela.
- Tarkista laitteen kytkentäkaavio ennen johtojen liittämistä.
Kaksitoimisen koneikon kytkentä

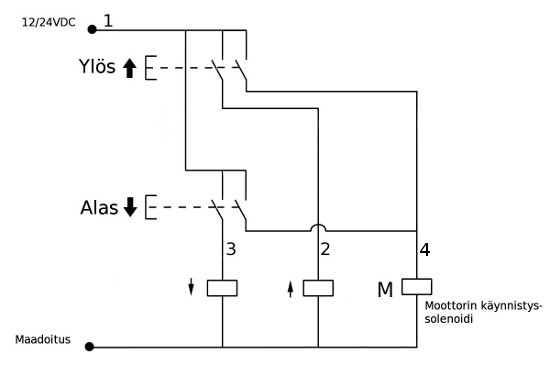

Kuvan kytkentä on periaate-esimerkki, jossa painikkeet ohjaavat moottorin kontaktoria ja venttiilin kahta kelaa. Valitse ohjauskaapelin poikkipinta, sulake ja painikkeet kyseisen koneikon jännitteen, kelojen virran, johdon pituuden ja valmistajan kytkentäkaavion mukaan.
- Johda ohjausjännitteen syöttö valmistajan määrittämän sulakkeen kautta painikkeille.
- Johda moottorin ohjaus kontaktorin ohjausliittimelle kyseisen koneikon kytkentäkaavion mukaisesti.
- Johda suuntalähdöt venttiilin kahdelle kelalle painikesymbolien mukaisesti.
- Varmista yhteinen paluu/maadoitus, kaapelin vedonpoisto ja liittimien eristys.
- Mittaa jännite lähdöistä ja testaa kumpikin suunta ilman kuormaa.
Yksitoimisen koneikon kytkentä

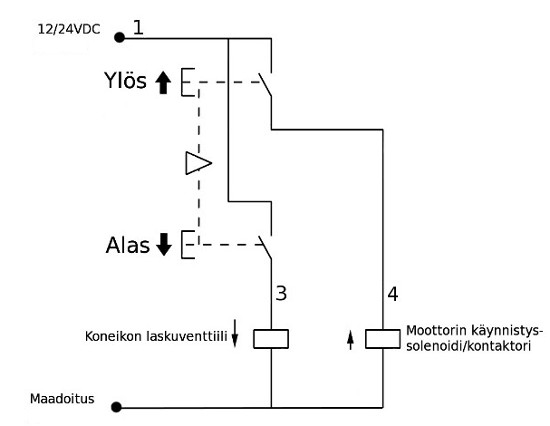

Yksitoimiseen koneikkoon riittää kolme johdinta: yhteinen syöttö, moottorin kontaktorin ohjaus ja laskuventtiilin kelan ohjaus. Sama 4-napainen kaapeli voidaan käyttää niin, että yksi johdin jää varalle.
